[александр]

Доброго времени дня всем!
Нужна помощь с поключением салонного зеркала с функцией автозатамнения и компасом.
Проблема в следующем согласно инструкции производителя кабель от зеркала с концевиком подключается к шатаному разъему врасположенному в блоке освещения салона. В моейм случае форестер (09 модельный год) в блоке штатного разъема нет, состветственно надо цеплять на живую, на колодке с зеркала провода три черный, белый и зеленый, как разобраться с плюсами и минусами не спалив зеркало?
Зеркало оргинальное субаровское (америкосовкое - Subaru of America), кнопок две: включение и выключение режима автозатемнения и включение компаса.
Ревизия 8/23/05
Без помощи попадос полный деньги уплачены зеркало привезено и поставлено, но в полной мере не работает!

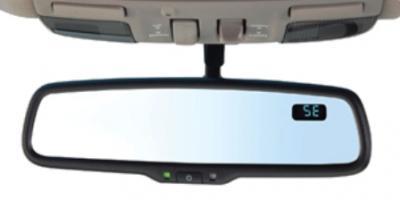

На картинке зеркало как у меня.
Заранее спасибо!

[vssll]

александр, Думаю к примеру пригнать мой (тоже зеркало) и твой автос на Масюки и разобрать мае зеркало и померять напруги да и просто посравнивать че к чему!

[александр]

Да я бы с радостью только нахожусь в России на краю света г. Салехард (за полярным кругом) так что не вариант, мне только до Москвы по прямой 2100 км, но дороги прямой нет, надо вставать на ж/д платформу, а уж потом своим ходом.
Кстати цвета проводов назвал неправильно - в центре черный провод, а по бокам синий и зеленый без прожилок и полосок, коннектор трехпиновый на нем маркировка 1
115
Может если глянуть вашу распиновку и она по цвету такая же то замерить напряжение по цветам проводов?

[vssll]

александр, пока не могу, но попробую распиновку найти ....

[Sub]

Может быть это вам поможет.

[александр]

спасибо за схему еду к электрикам

[александр]

Зеркало подключили, единственная заморочка - кто будет ставить этот девайс на форик 09 провод задней передачи проходит в районе передней пассажирской двери, так что надо будет провод кидать до зеркала под панелью (его цвет коричнево-желтый).

Всем спасибо!!!!

[Sub]

александр, удачи. Провод этот нужен только для переключения компаса. Кому не важно знать в какую сторону света он едет задним ходом можно и не подключать. На синий или зелёный провод подали питание?

[ivlar]

Sub, у меня еще и затемнение выключается при движении задом. Или в этом зеркале затемнения нет?

[vssll]

[quote="ivlar"]Sub, у меня еще и затемнение выключается при движении задом. quote] И для чего затемнялка вкл если задом едешь??? глуповато))) ни разу у себя правдо не обращал внимания, надо поглядеть...

[ivlar]

vssll, Витя, затемнялка вЫключается.

[александр]

Питание на синий провод, масса на черный, зеленый к задней перадаче. Смысл поключения задней передачи, в том что если остановился к примеру высадить пассажира, а проезжавшая мимо машина слепанула по зеркалу (оно потемнело), а возникает необходимость отъехать назад (зеркало затемнено), то при включении задней передачи зеркало осветляется. Проверяется затемнялка просто - даже днем закройте датчик освещенности рукой со стороны лобового стекла, зеркало начнет темнеть.
Sub - для работы затемнения и компаса достачно поключенных провода массы и провода на аксессуары, а вот отключение автозатемнения срабатывает только при подключению третьего провода.
